热电电磁测试仪

LSR - 塞贝克系数 / 电阻测试仪

全自动同步测量热电材料的塞贝克系数和电阻

林赛斯 LSR 能够同时测量样品塞贝克系数和电阻率（可通过哈曼法进一步测量热导率和热电优值 ZT）。支持测量长度为 6 至 23 mm 的棱柱形和圆柱形样品（哈曼法需棱柱形样品），配备特殊适配器可以测量薄膜和箔片样品。通过四种可选配的炉体，其温度测量范围覆盖 -100 °C 至 1500 °C ，满足广泛实验需求。样品架的设计确保了测量具有较高的重复性。配备的林赛斯软件可实现自动样品序列测量，可选哈曼法测量模块扩展功能。

测量原理

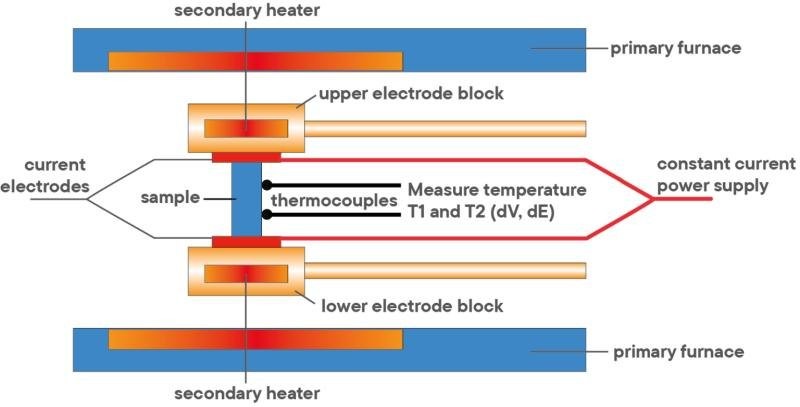

该设备的测量原理基于精确的温度和电学参数检测。将圆柱形或棱柱形样品垂直放置于两个电极之间，其中下部电极块内置加热器，整个装置置于加热炉内。加热炉将样品加热至目标温度后，下部电极块的辅助加热器产生特定温度梯度。通过两个接触式热电偶分别测量温度梯度 T1 和 T2 ，同时利用特殊的热电偶接触机制，在热电偶导线上以高精度测量电动势 dE 。电阻测量采用直流四端法，在样品两端施加恒定电流（I），并通过热电偶导线测量电压变化（dV），从而实现高精度的塞贝克系数和电阻率测量。

测量特性

电阻

电阻率

塞贝克系数

ZT 优值（哈曼法测量模块）
